增壓泵作為工業(yè)生產(chǎn)中的重要設備，其核心部件活柱的磨損問題直接影響設備壽命和運行效率。傳統(tǒng)修復方式如電鍍、熱噴涂等存在結合力不足、厚度受限等缺陷，而激光熔覆技術憑借其高精度、低熱影響和冶金結合等優(yōu)勢，正逐步成為活柱修復領域的主流解決方案。

一、激光熔覆技術原理與工藝突破

激光熔覆是通過高能激光束在基材表面形成熔池，同步送入合金粉末使其與基體實現(xiàn)冶金結合的先進技術。根據(jù)國盛激光技術分析，該技術具有三大核心優(yōu)勢：首先，熱影響區(qū)僅0.1-0.3mm，避免傳統(tǒng)焊接導致的變形問題;其次，熔覆層與基體形成原子級結合，結合強度可達350MPa以上;再者，通過粉末配比可自由調(diào)控熔覆層硬度(HRC20-62)、耐磨性等性能指標。

在增壓泵活柱修復中，關鍵技術突破體現(xiàn)在：

1、自適應路徑規(guī)劃：采用三維掃描逆向建模技術，對磨損部位進行0.05mm精度的三維重建，自動生成最優(yōu)熔覆路徑，該技術使修復效率提升40%。

2、復合粉末體系：鎳基合金(如Ni60)與碳化鎢(WC)的復合粉末可將耐磨性提升3-8倍，特別適用于高壓工況下的活柱修復。

3、在線質(zhì)量控制：通過紅外熱像儀實時監(jiān)測熔池溫度(波動控制在±15℃內(nèi))，配合CCD視覺系統(tǒng)確保熔覆層厚度公差±0.1mm。

二、增壓泵活柱激光熔覆修復工藝流程詳解

1、預處理階段

采用噴砂處理(Sa3級清潔度)去除表面氧化層，粗糙度控制在Ra6.3-12.5μm

超聲清洗后，用激光除油設備確保表面殘油量<20mg/m2

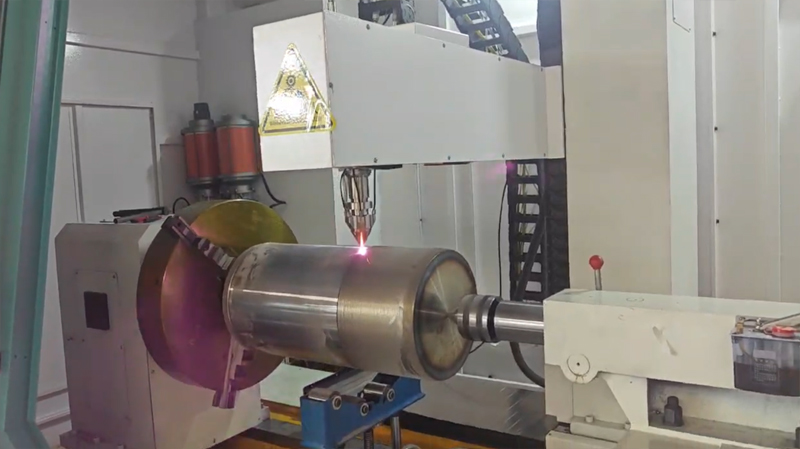

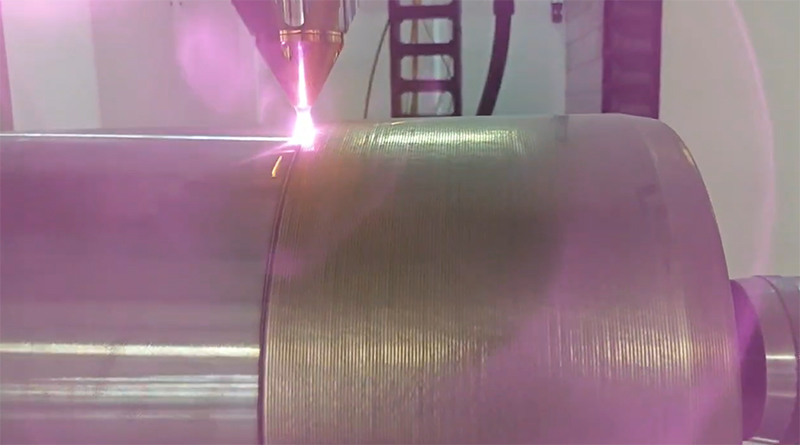

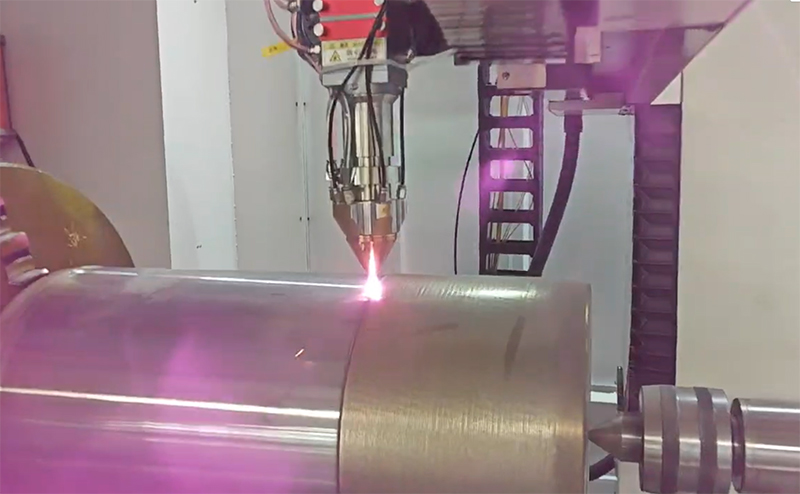

2、熔覆加工階段

選用5000W光纖激光器，光斑直徑1.5-3mm可調(diào)

送粉系統(tǒng)采用載氣保護(氬氣純度99.99%)，粉末輸送速率20-50g/min

層間溫度控制在150℃以下，防止熱累積變形

3、后處理工序

數(shù)控磨床精加工至尺寸公差IT6級

激光微熔處理消除表面微裂紋，提升疲勞壽命30%以上

三、行業(yè)發(fā)展遠景

激光熔覆技術在工業(yè)修復領域的發(fā)展前景廣闊。一方面，隨著"再制造"理念的普及和循環(huán)經(jīng)濟的發(fā)展，高附加值設備的修復需求將持續(xù)增長;另一方面，激光技術的普及和成本下降將使激光熔覆修復技術更具市場競爭力?？梢灶A見，激光熔覆技術將成為增壓泵等關鍵設備維護保養(yǎng)的重要手段，為工業(yè)設備的長期穩(wěn)定運行提供有力保障。

當然，激光熔覆修復技術的推廣應用也面臨一些挑戰(zhàn)，如技術門檻高、初期投資大、專業(yè)人才缺乏等。這需要設備制造商、用戶企業(yè)和科研機構共同努力，通過技術培訓、經(jīng)驗分享、產(chǎn)學研合作等方式，促進該技術的普及應用。同時，相關標準的建立和完善也將為行業(yè)發(fā)展提供規(guī)范和指導。

總的來說，激光熔覆修復技術為解決增壓泵活柱磨損問題提供了一種高效、可靠的解決方案。它不僅能夠恢復零件的幾何尺寸和功能性能，還能顯著提升零件的使用壽命和可靠性，具有顯著的技術經(jīng)濟效益。隨著技術的不斷成熟和應用的不斷深入，激光熔覆技術必將在工業(yè)設備維護領域發(fā)揮越來越重要的作用，為制造業(yè)的可持續(xù)發(fā)展做出貢獻。
